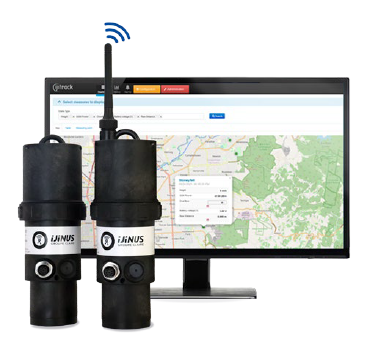

LNR06V4 è un sensore radar per la misura del livello dell’acqua con data logger integrato, progettato per garantire un monitoraggio affidabile e autonomo anche negli ambienti più difficili. È una soluzione compatta, robusta e completamente impermeabile, con grado di protezione IP68, ideale per installazioni permanenti o temporanee in contesti idrologici, ambientali e fognari. Il sensore è particolarmente adatto per il monitoraggio outdoor di corsi d’acqua, bacini di accumulo e reti di drenaggio. Grazie alla tecnologia radar a 60 GHz, LNR06V4 esegue misure precise e stabili, senza contatto con il fluido e senza risentire in modo significativo delle condizioni esterne che spesso compromettono altre tecnologie di misura. La distanza di misura va da 0,15 a 10 metri, con risoluzione minima fino a 1 mm e incertezza pari allo 0,2% della distanza misurata, con minimo di 2 mm. Uno dei principali punti di forza del dispositivo è la sua autonomia operativa.
LNR06V4 - Misuratore di livello con data logger integrato
LNR06V4: sensore radar autonomo per il monitoraggio del livello acqua
Integra infatti batteria al litio a lunga durata, datalogger e funzioni di comunicazione in un unico strumento, eliminando la necessità di sistemi separati composti da sensore, alimentazione esterna e unità di acquisizione. La memoria interna del sistema Ijinus può archiviare fino a 500.000 misure, consentendo lunghi periodi di funzionamento senza manutenzione frequente. La configurazione e lo scarico dati possono essere effettuati via radio tramite protocollo Wiji, senza interventi fisici diretti sul sensore. In base alla configurazione scelta, il sistema può inoltre integrare comunicazione mobile 2G / 4G LTE-M / NB-IoT oppure LoRaWAN, rendendolo adatto anche a sistemi di telecontrollo e a piattaforme IoT per il monitoraggio remoto.
Vantaggi d’uso:
Applicazioni:
- Monitoraggio di corsi d’acqua: utile per attività di prevenzione delle piene, controllo delle magre e sorveglianza idrologica continua.
- Bacini di laminazione e vasche di raccolta acque meteoriche: consente il controllo del livello e la gestione dei volumi accumulati.
- Canali irrigui: adatto alla misura del livello in reti di distribuzione e opere di regolazione.
- Ingressi e uscite di impianti di depurazione: supporta il monitoraggio dei livelli in punti strategici del processo.
- Reti fognarie e punti critici: indicato per diagnosi continua delle reti, monitoraggio di scolmatori e controllo di nodi sensibili.
- Serbatoi e vasche di accumulo: impiegabile anche per il monitoraggio e la gestione di sistemi di stoccaggio.
Caratteristiche di LNR06V4 per la misura del livello dell’acqua
| SPECIFICHE TECNICHE | SPECIFICHE |
|---|---|
| Campo di misura | 0,15 – 10 m |
| Risoluzione | 2.000 punti sul campo di misura, minimo 1 mm |
| Incertezza di misura | ±0,2% della distanza misurata, minimo ±2 mm |
| Tecnologia di misura | Radar imaging 60 GHz |
| Algoritmi integrati | eKo® e filtro LAMY® |
| Memoria interna | 500.000 misure |
| Comunicazione | Radio HF 868 o 915 MHz; opzionale 2G / LTE-M / NB-IoT; opzionale LoRaWAN |
| Portata radio | Fino a 100 m in campo aperto con protocollo Wiji |
| Alimentazione | Batteria al litio 3,6 V – 34 Ah |
| Ingressi | Alimentazione esterna 5 – 30 V, 2 contatti / 100 Hz, Modbus |
| Uscite | Alimentazione, Open Drain, Modbus |
| Materiale sensore | PA12 |
| Temperatura operativa | da -20 °C a +70 °C |
| Protezione | IP68, 1 bar per 1 mese con kit di montaggio dedicato |
| Certificazione ATEX zona 2 | II 3G, Ex ic ec IIB T4 Gc |
| Configurazione | Kit di programmazione wireless con software AVELOUR, cavo e antenna |
| Tabelle integrate | altezza, portata, volume |
